بررسی لیدوایرهای دستگاه Ecg، مشکلات و نگهداری آن:
لیدوایرهای دستگاه ECG (Electrocardiograph) از اجزای بسیار حساس و مهم دستگاه هستن و نقش مستقیم در کیفیت سیگنال قلب دارن. بهصورت خلاصه و کاربردی برات توضیح میدم:
● لیدوایر ECG چیست؟
لیدوایرها کابلهایی هستن که الکترودهای متصل به بدن بیمار رو به دستگاه ECG وصل میکنن و سیگنال الکتریکی قلب رو منتقل میکنن. هر لیدوایر معمولاً با رنگ مشخص شناخته میشه (طبق استاندارد).
○ رنگبندی رایج (استاندارد IEC):
• RA (دست راست): قرمز
• LA (دست چپ): زرد
• RL (پای راست / زمین): مشکی
• LL (پای چپ): سبز
• لیدهای سینهای V1–V6: قهوهای با شماره
⚠️ مشکلات رایج لیدوایرها:
1. شکستگی داخلی سیم
• شایعترین مشکل
• معمولاً نزدیک کانکتور یا محل خمشدگی اتفاق میافته
• باعث:
• نویز شدید
• قطع و وصل شدن سیگنال
• خط صاف (Flat line)
2. نویز و آرتیفکت
دلایل:
• فرسودگی عایق
• تماس ضعیف کانکتور با الکترود
• حرکت بیمار
• کابلهای پیچخورده یا کشیده
3. قطعی لید (Lead Off)
• دستگاه پیام Lead Off میده
• معمولاً به دلیل:
• خرابی سیم
• شل بودن سوکت
• اکسید شدن کانکتور
4. تداخل الکتریکی (50/60Hz)
• زمین (RL) خراب یا قطع
• شیلد کابل آسیب دیده
• نزدیک بودن به کابل برق یا تجهیزات دیگر
5. شستوشوی نادرست
• نفوذ مایع به داخل کابل
• باعث خوردگی و خرابی داخلی میشه
● روشهای تست و عیبیابی
• تست ظاهری: ترک، پارگی، تغییر رنگ
• تست خمکردن کابل: هنگام ثبت ECG کابل رو تکون بده، اگه نویز ایجاد شد یعنی سیم قطعه
• مولتیمتر (تست پیوستگی):
• مقاومت باید نزدیک صفر باشه
• تعویض موقت با لید سالم برای مقایسه
● نگهداری صحیح لیدوایرها
✓ کارهای درست:
• تمیز کردن با الکل ایزوپروپیل 70٪
• جمع کردن کابلها بهصورت شل و حلقهای
• استفاده از کاور محافظ
• جدا کردن لیدها بعد از هر بیمار
¤ کارهای اشتباه:
• کشیدن کابل از روی تخت یا زمین
• گره زدن کابلها
• اتوکلاو کردن (مگر مدلهای خاص)
• غوطهور کردن در مایع
☆ عمر مفید لیدوایر
• معمولاً بین ۶ ماه تا ۲ سال
• بستگی به:
• تعداد استفاده روزانه
• نحوه ضدعفونی
• کیفیت ساخت
■ نکات مهم بالینی
• نویز لیدوایر میتونه باعث تشخیص اشتباه آریتمی بشه
• همیشه در صورت نویز:
• الکترود
• پوست بیمار
• لیدوایر
رو به ترتیب بررسی کن
● راهنمای عیبیابی سریع لیدوایر ECG (Step-by-Step):
❁ مشکل: نویز شدید یا موج نامنظم
بهترتیب اینا رو چک کن:
✓ پوست بیمار
• خشک، تمیز، بدون عرق؟
• موهای ضخیم → اصلاح
✓ الکترود
• تاریخ مصرف نگذشته؟
• ژل خشک نشده؟
✓ محل اتصال لید به الکترود
• شل نیست؟
• کلیپس یا اسنپ سالمه؟
✓ لیدوایر
• کابل رو آروم تکون بده → اگه نویز زیاد شد = قطعی داخلی
✓ لید RL (زمین)
• حتماً وصل باشه (بیشترین تأثیر روی نویز 50Hz)
❁ مشکل: پیام Lead Off
• اول همون لید اعلامشده رو بررسی کن
• سوکت روی دستگاه کامل جا رفته؟
• کانکتور اکسید یا کثیف نیست؟
• تعویض لید مشکوک با یه لید سالم
❁ مشکل: خط صاف (Flat Line)
• الکترود افتاده؟
• سیم کاملاً قطع شده؟
• لید اشتباهی وصل شده؟
• Gain یا Filter دستگاه دستکاری نشده؟
❁ مشکل: نویز برق شهر (50Hz)
• RL قطع یا خراب
• کابلها روی سیم برق افتادن
• تخت یا بیمار اتصال زمین نداره
• تجهیزات دیگه خیلی نزدیکن (پمپ، مانیتور قدیمی)
❁ تست سریع بدون ابزار
• تکان دادن لیدوایر حین ثبت
• تعویض فقط یک لید (نه کل کابل)
• مقایسه با دستگاه سالم کنار تخت

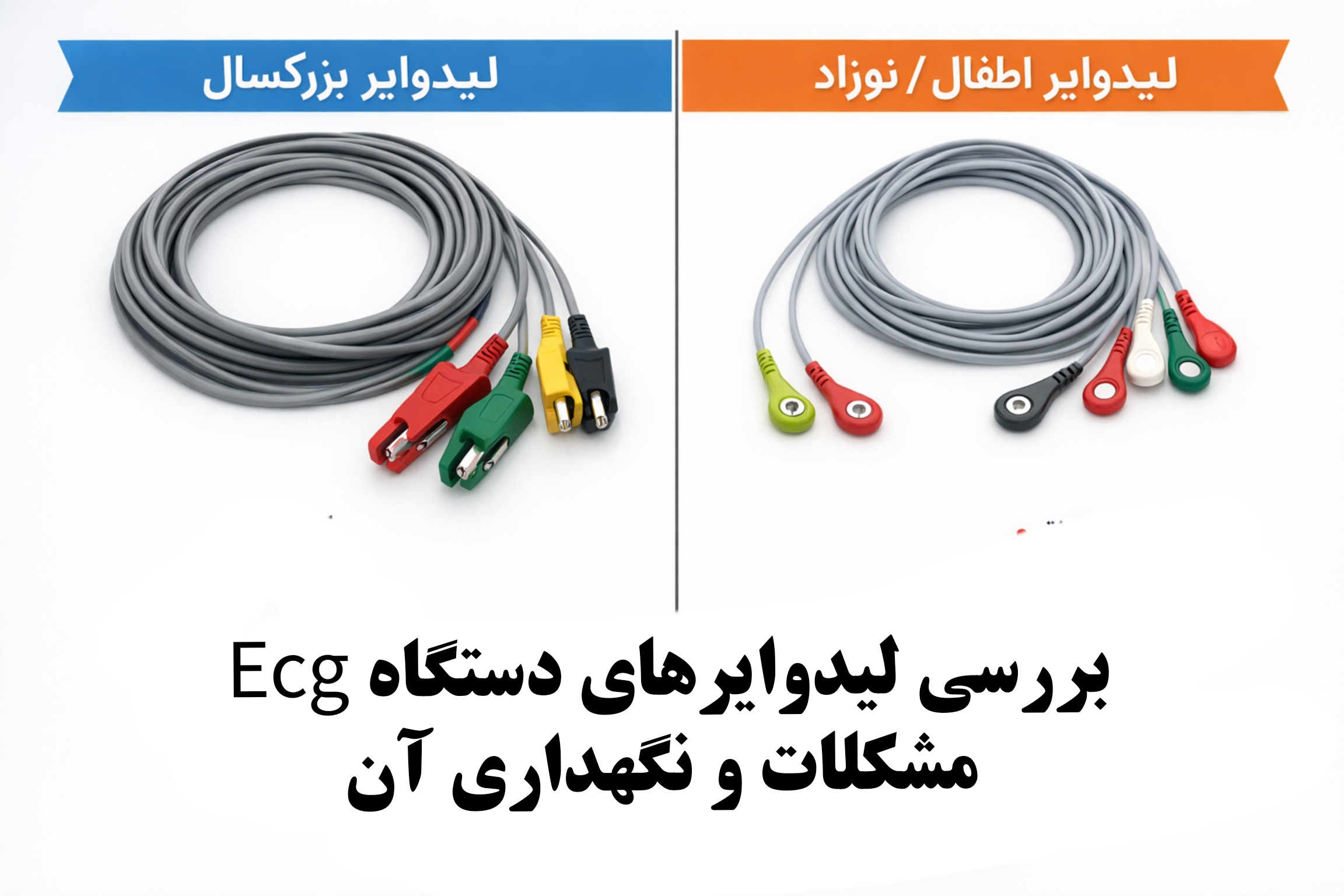

✔ تفاوت لیدوایر بزرگسال و اطفال (خیلی مهم)
لیدوایر بزرگسال و اطفال از نظر عملکرد کلی مشابهاند، اما بهدلیل تفاوتهای فیزیکی بدن بیمار، وزن، ایمنی و شرایط حرکتی، در طراحی تفاوتهای مهمی دارند.
• لیدوایر بزرگسال معمولاً طول بیشتری دارد تا برای بیماران بالغ روی تختهای بزرگ یا در شرایط اورژانسی بهراحتی استفاده شود.
• قطر سیمها ضخیمتر است و وزن کابل بیشتر، چون محدودیت وزنی روی بدن بزرگسال اهمیت زیادی ندارد.
•کانکتورهای آن اغلب بهصورت کلیپس بزرگ یا اسنپ استاندارد هستند و برای الکترودهای بزرگسال طراحی شدهاند.
•انعطافپذیری کابل متوسط است و برای بیمارانی که تحرک کمتری دارند مناسب است.
در مقابل، لیدوایر اطفال و نوزادان با تأکید بر سبکی و ایمنی بالا طراحی میشود.
• این لیدوایرها کوتاهتر هستند تا از پیچخوردگی و کشیدهشدن کابل جلوگیری شود.
• قطر سیمها نازکتر و بسیار نرمتر است تا کمترین فشار را به پوست حساس کودک وارد کند.
• کانکتورها کوچکتر (مینیکلیپس یا اسنپهای ظریف) هستند تا با الکترودهای مخصوص اطفال سازگار باشند.
• وزن کم کابل اهمیت زیادی دارد، چون حتی وزن کم هم میتواند باعث جدا شدن الکترود یا ایجاد نویز شود.
• از نظر سیگنال، در اطفال به دلیل حرکت بیشتر بیمار، احتمال ایجاد آرتیفکت حرکتی بالاتر است؛ به همین دلیل لیدوایرهای اطفال معمولاً انعطافپذیری و ایزولاسیون الکتریکی بالاتری دارند.
• همچنین استانداردهای ایمنی در لیدوایر اطفال سختگیرانهتر است تا خطر نشت جریان الکتریکی به حداقل برسد.
● نکتهی مهم این است که استفاده از لیدوایر بزرگسال برای نوزاد یا کودک توصیه نمیشود، چون وزن و سختی کابل میتواند باعث کندن الکترود، افزایش نویز و ثبت نادرست ECG شود.
در حالی که استفاده از لیدوایر اطفال برای بزرگسال معمولاً فقط از نظر طول و استحکام مشکل ایجاد میکند، نه ایمنی.
■ نکات طلایی بخش
• 70٪ مشکلات ECG ← الکترود و لیدوایر
• قبل از گزارش خرابی دستگاه ← کابل رو تست کن
• همیشه یه ست لید سالم ذخیره تو بخش داشته باش
