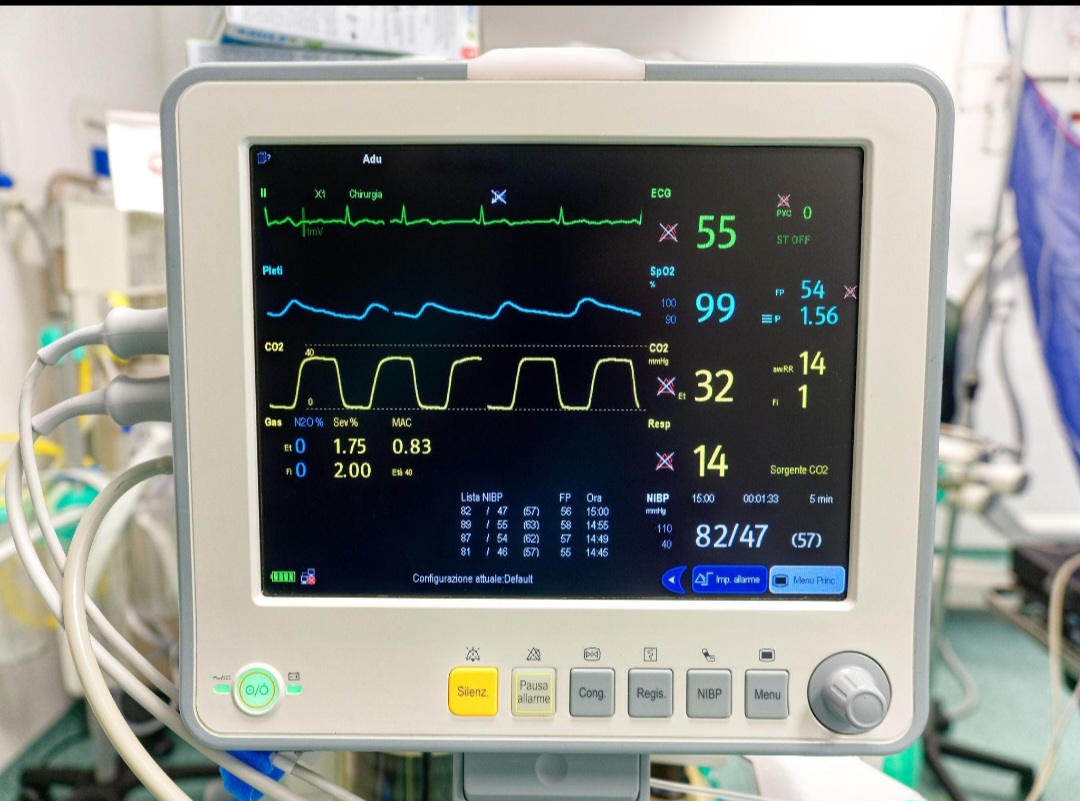

دستگاه کاپنوگراف و ساختار آن:
کاپنوگراف دستگاهی پزشکی برای اندازه‌گیری و نمایش غلظت یا فشار جزئی دی‌اکسید کربن در هوای بازدمی بیمار است. این دستگاه معمولاً در اتاق عمل، بخش مراقبت‌های ویژه ، اورژانس و هنگام بیهوشی و تهویه مکانیکی استفاده میشود.کاپنوگراف با بررسی تغییرات دی اکسید کربن در طول چرخه تنفس، اطلاعات مهمی درباره تهویه ریوی، وضعیت گردش خون و عملکرد مدار تنفسی ارائه می‌دهد. اجزاء دستگاه کاپنوگرافی عبارتند از:
۱. واحد نمایش و پردازش
داده‌های دریافتی از حسگر را پردازش می‌کند و مقدار عددی دی اکسید کربن انتهای بازدم، نمودار کاپنوگرام، تعداد تنفس و در برخی مدل‌ها آلارم‌ها را نمایش می‌دهد.
۲. حسگر دی اکسید کربن
در بیشتر دستگاه‌های بالینی از روش جذب مادون قرمز استفاده میشود. مولکول‌های دی اکسید کربن بخشی از تابش مادون قرمز را جذب می‌کنند و دستگاه با تحلیل این جذب، غلظت یا فشار جزئی دی اکسید کربن را محاسبه می‌کند.
۳.در مدل‌های ساید‌استریم، شامل لوله نمونه‌گیری، فیلتر، تله آب و پمپ مکنده است. این مجموعه نمونه‌ای از گاز تنفسی را به حسگر منتقل می‌کند.
۴. آداپتور راه هوایی
در مدل‌های مین‌استریم، حسگر روی آداپتور متصل به مسیر تنفسی قرار می‌گیرد و دی اکسید کربن را مستقیماً در همان محل اندازه‌گیری می‌کند.
۵. سیستم هشدار و کنترل
در صورت خارج شدن مقادیر دی اکسید کربن یا تعداد تنفس از محدوده‌های تنظیم‌شده، یا در برخی دستگاه‌ها هنگام قطع نمونه‌گیری، هشدار صوتی یا تصویری ایجاد می‌کند.
