بررسی قطعه رله و تست آن
رله (Relay) یک کلید الکترومکانیکی است که با استفاده از یک سیگنال الکتریکی ضعیف، میتواند یک مدار با ولتاژ یا جریان بالاتر را قطع و وصل کند. رلهها نقش بسیار مهمی در ایزولاسیون (جداسازی الکتریکی) بین مدار کنترل و مدار قدرت دارند.
■ ساختمان رله
رله معمولاً از این بخشها تشکیل شده است:
• سیمپیچ (Coil): با اعمال ولتاژ، میدان مغناطیسی ایجاد میکند
• هسته آهنی: تقویت میدان مغناطیسی
• کنتاکتها: برای قطع و وصل مدار
• فنر: بازگرداندن کنتاکت به حالت اولیه
■ نحوه عملکرد
• با وصل شدن ولتاژ به سیمپیچ، میدان مغناطیسی ایجاد میشود
• کنتاکتها تغییر وضعیت میدهند
• با قطع ولتاژ، فنر کنتاکتها را به حالت اول بازمیگرداند
■ انواع کنتاکت رله
• NO (Normally Open): در حالت عادی باز
• NC (Normally Closed): در حالت عادی بسته
• COM: پایه مشترک
مثال:
• در حالت بدون برق → COM به NC وصل است
• با برقدار شدن → COM به NO وصل میشود
☆ انواع رله
1- رله الکترومکانیکی
• رایجترین نوع
• صدای کلیک دارد
• عمر مکانیکی محدود
2- رله حالت جامد (SSR)
• بدون قطعه مکانیکی
• سرعت بالا
• بدون صدا
• قیمت بالاتر
3- رله خودرویی
• مخصوص 12V
• تحمل جریان بالا
4- رله حفاظتی
• برای حفاظت تجهیزات قدرت
■ ولتاژ و جریان رله
• ولتاژ سیمپیچ: 5V، 12V، 24V و…
• جریان کنتاکت: مثلاً 10A در 250VAC
⚠️ نکته مهم:
جریان کنتاکت با جریان سیمپیچ فرق دارد.
● کاربردهای رله
• کنترل وسایل 220 ولت با میکروکنترلر
• اتوماسیون صنعتی
• سیستمهای حفاظتی
• رباتیک
• خودرو
● نکات مهم در استفاده
✔ استفاده از دیود هرزگرد روی سیمپیچ در مدار DC
✔ رعایت توان و جریان کنتاکت
✔ ایزولاسیون مناسب برای ولتاژ بالا
تست رله کار سادهای است و بسته به ابزار در دسترس، به چند روش انجام میشود. در ادامه مرحلهبهمرحله و عملی توضیح میدهم:

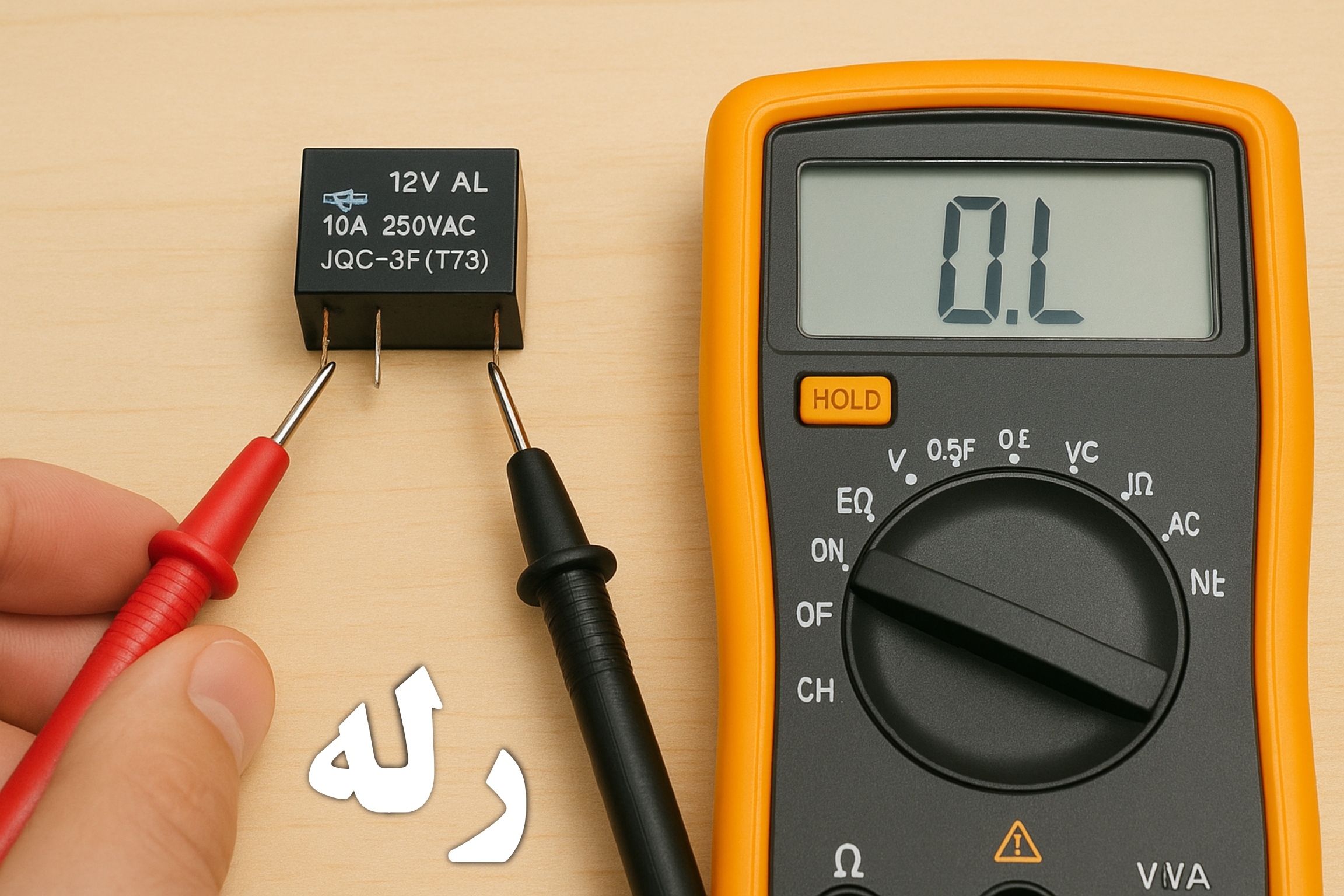

روش 1: تست رله با مولتیمتر (بدون تغذیه)
1- تست سیمپیچ (Coil)
• مولتیمتر را روی اهم (Ω) بگذار
• پرابها را به پایههای سیمپیچ بزن
✓ نتیجه:
• عدد مشخص (مثلاً 50Ω تا چند صد Ω) → سالم
• OL یا بینهایت → سیمپیچ قطع
• نزدیک صفر → اتصال کوتاه
2- تست کنتاکتها (در حالت بدون برق)
• مولتیمتر روی بوق (Continuity) یا اهم
• COM و NC → باید وصل باشد
• COM و NO → باید قطع باشد
روش 2: تست رله با منبع تغذیه
ابزار لازم:
• منبع تغذیه مطابق ولتاژ رله (مثلاً 5V یا 12V)
• مولتیمتر
مراحل:
• ولتاژ مناسب را به سیمپیچ رله وصل کن
• باید صدای کلیک شنیده شود
• حالا:
• COM و NO → وصل
• COM و NC → قطع
▪︎ اگر کلیک ندارد → رله خراب یا ولتاژ اشتباه است
روش 3: تست با باتری
• رله 5V → 3 تا 4 باتری قلمی
• رله 12V → باتری 12 ولت
✔ اگر کلیک کرد، سیمپیچ سالم است
⚠️ نکات ایمنی مهم
▪︎ هرگز ولتاژ بالاتر از مقدار نامی به سیمپیچ نده
▪︎ برای تست 220V احتیاط کامل کن
▪︎ هنگام تست DC از دیود هرزگرد استفاده کن
☜ عیبهای رایج رله
• کلیک میکند ولی اتصال برقرار نمیشود → کنتاکت سوخته
• کلیک نمیکند → سیمپیچ خراب
• اتصال ضعیف → اکسید شدن کنتاکتها
☜ تست سریع بدون مولتیمتر
• تغذیه بده
• با گوش دادن به کلیک و اتصال لامپ یا LED، عملکرد را بررسی کن
