مدار و بورد راهانداز پرینتر ECG:
در دستگاه الکتروکاردیوگرافی (ECG) این بخش یکی از بخشهای مهم سیستم چاپ است که وظیفه تبدیل اطلاعات ثبتشده از فعالیت الکتریکی قلب به خروجی چاپی روی کاغذ مخصوص ECG را بر عهده دارد.

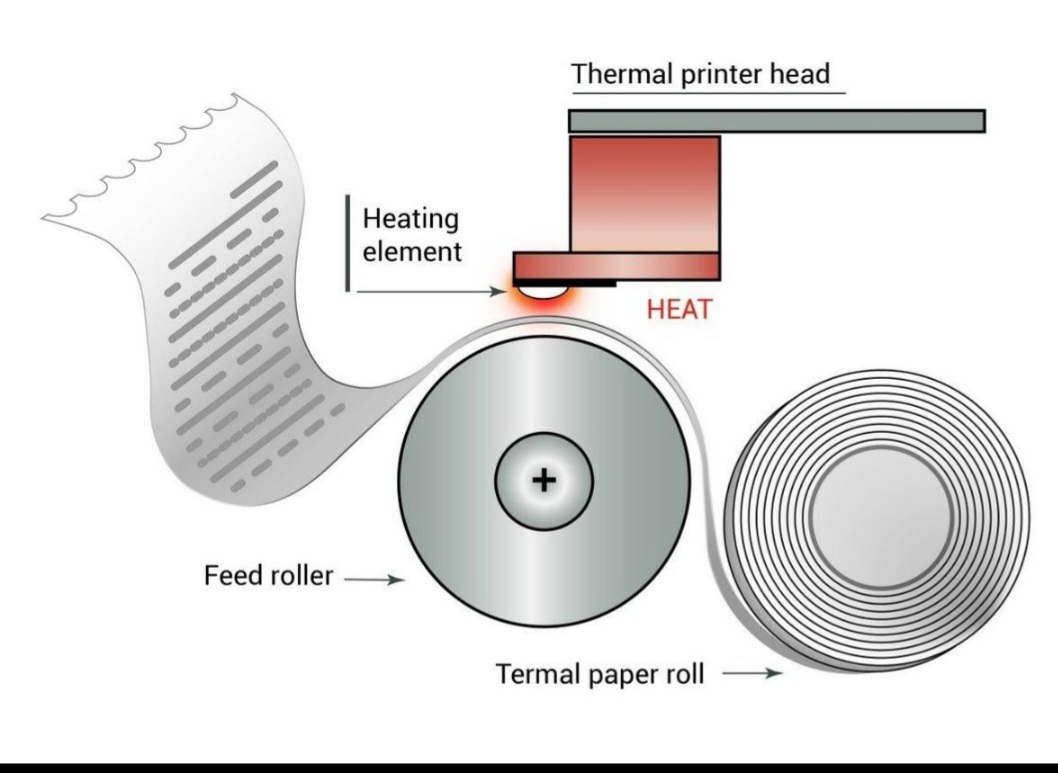

ودر بسیاری از دستگاههای ECG از مکانیزم چاپ حرارتی (Thermal Printing) استفاده میشود.در پرینتر حرارتی ECG، هد چاپ شامل تعداد زیادی مقاومت حرارتی کوچک است. با عبور جریان الکتریکی از این مقاومتها، گرما تولید میشود و نقاط مشخصی از کاغذ حرارتی تیره میشوند.
مراحل عملکرد:
1. دستگاه ECG سیگنالهای قلب را دریافت و پردازش میکند.
2. پردازنده، اطلاعات ECG را به دادههای گرافیکی قابل چاپ تبدیل میکند.
3. دادهها از طریق رابط ارتباطی به مدار راهانداز پرینتر ارسال میشوند.
4. مدار درایور، پالسهای کنترلی مناسب را به هد چاپ اعمال میکند.
5. موتور پلهای کاغذ را با سرعت مشخص حرکت میدهد.
6. هد چاپ نقاط مربوط به موجهای ECG، خطوط شبکه و اطلاعات بیمار را روی کاغذ ایجاد میکند.
مدار راهانداز هد حرارتی :
این بخش مهمترین قسمت بورد پرینتر است. وظایف آن عبارتاند از:
دریافت دادههای تصویری از پردازنده
انتقال داده به شیفت رجیسترهای هد
کنترل پالسهای چاپ یا Strobe
تأمین جریان موردنیاز المنتهای حرارتی
کنترل زمان روشن بودن المنتها برای جلوگیری از گرمشدن بیش از حد
در بعضی طراحیها، از آیسیهای درایور اختصاصی استفاده میشود که مدار شیفت رجیستر، لچ و ترانزیستورهای خروجی را در خود دارند.
مدار راهانداز موتور:
موتور وظیفه حرکت دادن کاغذ حرارتی را دارد.
در بسیاری از پرینترهای ECG از موتور پلهای (Stepper Motor) استفاده میشود و ممکن است شامل موارد زیر باشد:
ترانزیستورهای قدرت یا آرایههای دارلینگتون
آیسی درایور موتور
مدار کنترل جریان سیمپیچها
مدار حفاظت در برابر اضافهجریان
در برخی دستگاهها موتور بهصورت دو فاز و در برخی دیگر با روشهای کنترلی متفاوت راهاندازی میشود.
در دستگاههای ECG، پردازنده اصلی باید اطلاعات مربوط به شکل موج را به زبان قابلفهم برای بورد پرینتر تبدیل کند.
برای مثال، فرض کنید دستگاه ECG اطلاعات زیر را تولید کرده است:
لید I
لید II
لید III
سرعت چاپ 25 میلیمتر بر ثانیه
دامنه کالیبراسیون 10 میلیمتر بر میلیولت
پردازنده این اطلاعات را به دادههای پیکسلی یا بیتمپ تبدیل میکند.
سپس مدار راهانداز، بیتهای مربوط به هر نقطه را به هد ارسال میکند.
در واقع، بورد پرینتر مستقیماً سیگنال الکتریکی قلب را پردازش نمیکند؛ بلکه دادههای آمادهشده توسط پردازنده را به چاپ فیزیکی تبدیل میکند.
