نکته تعمیراتی:
خرابی اپتو کوپلر در تجهیزات پزشکی:
اپتوکوپلر یکی از قطعات مهم الکترونیکی در تجهیزات پزشکی است که وظیفه ایزولاسیون را بر عهده دارد.
این آی سی شامل یک فتو دیود و یک ترانزیستور نوری است که بیس ترانزیستور با اعمال نور صادره از فتو دیود فرمان گرفته و کلکتور و امیتر فتوترانزیستور را به هم وصل میکند.
در واقع این قطعه حیاتی قسمتهای های ولتاژ و لو ولتاژ مدار یک دستگاه پزشکی را به هم مرتبط می سازد.

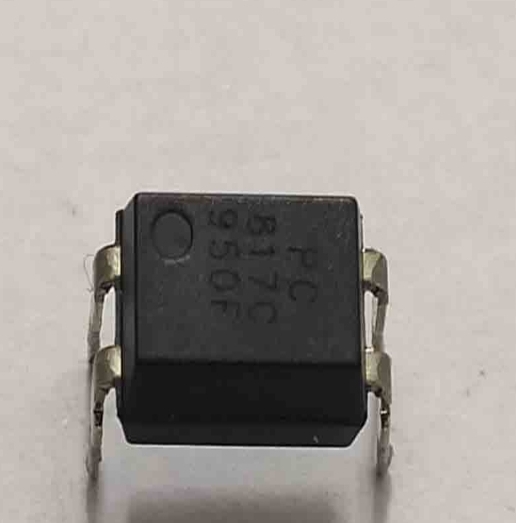

نمونه این آی سی شماره های pc817 یا 4N25 می باشد.
برای تست این قطعه مولتی متر را روی دیود گذاشته و همانند یک دیود معمولی آند و کاتد فتودیود را بررسی میکنیم که از یک سر باید عدد بدهد. سپس مولتی متر را روی اهم گذاشته و مقاومت بین کلکتور و امیتر فتوترانزیستور را با فعال کردن فتودیود و قرار دادن بک مقاومت کم در سر راه آند دیود نوری چک میکنیم، اگر اپتو کوپلر سالم باشد باید افت مقاومت خروجی نشان دهد.
در تجهیزات مختلف پزشکی مانند الکتروکتردیوگرافی، الکتروشوک، الکتروکوتر و ... این قطعه مهم کاربرد دارد.
