بررسی سیمولاتور ecg و عملکردش

بررسی عملکرد سیمولاتور ECG و مشکلات آن

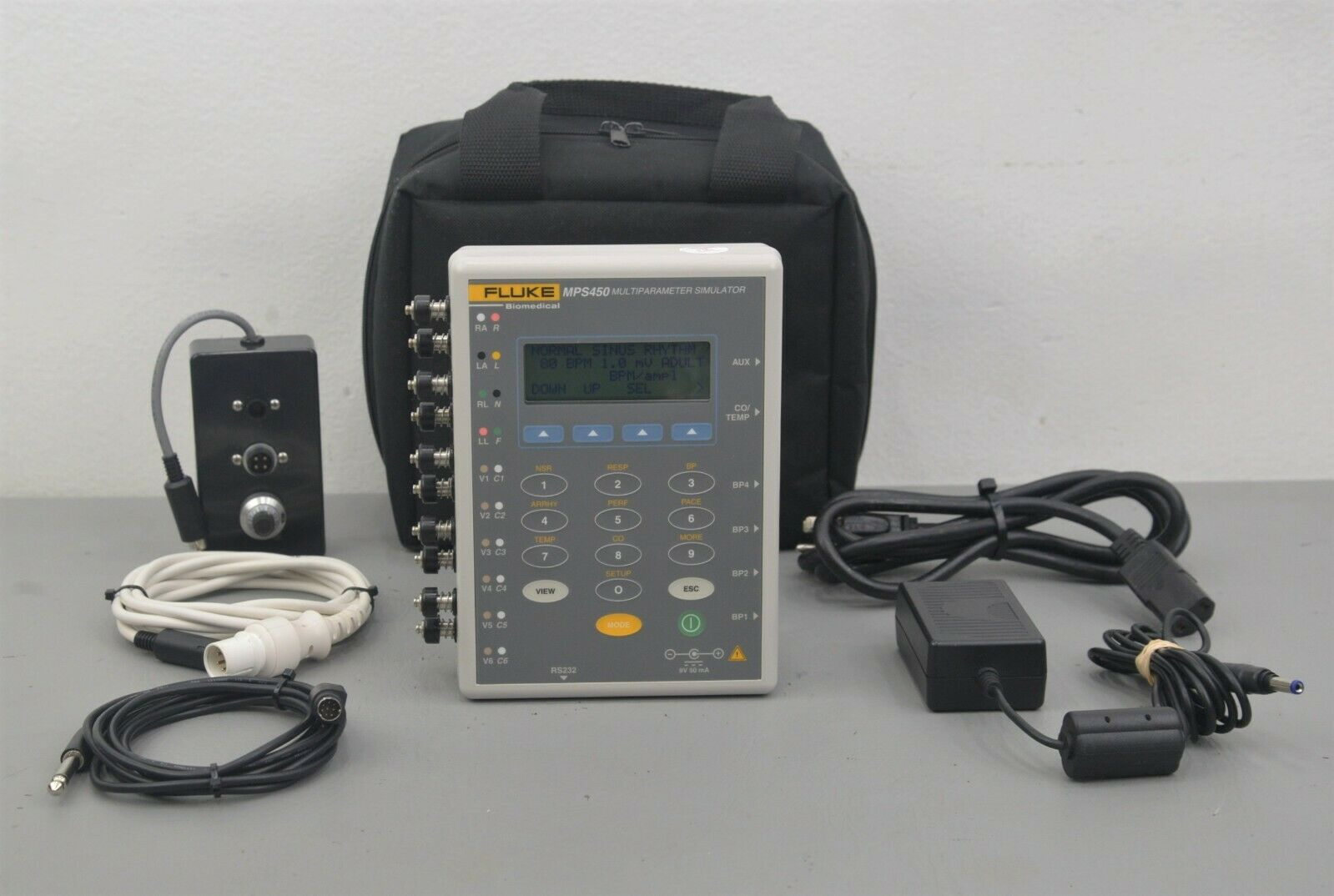

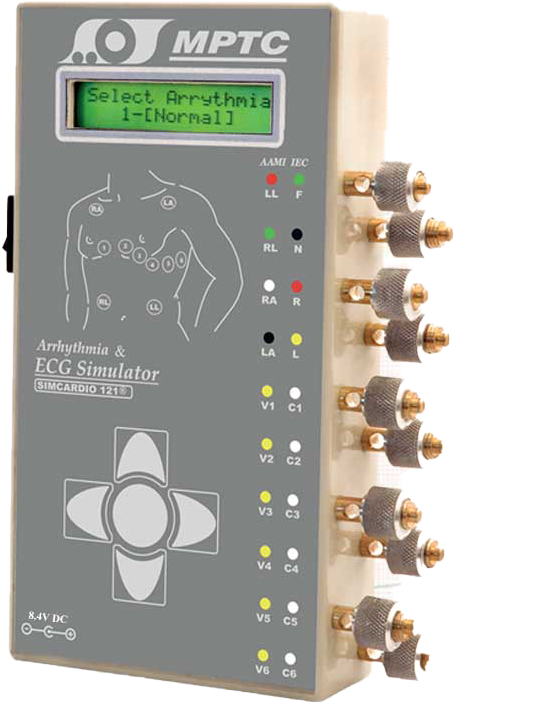

شبیه‌ساز سیگنال قلبی در واقع همان چیزی است که به آن سیمولاتور ECG گفته می‌شود، ولی گ اهی این اصطلاح به شکل کلی‌تر به هر دستگاهی اطلاق می‌شود که بتواند سیگنال الکتریکی مشابه قلب تولید کند.

به زبان ساده:

شبیه‌ساز سیگنال قلبی = دستگاهی که شکل موج الکتروکاردیوگرام (P-QRS-T) را به صورت مصنوعی تولید می‌کند تا بتوان آن را روی تجهیزات پزشکی، نرم‌افزارها یا در آموزش تست کرد.

□ اجزای اصلی شبیه‌ساز سیگنال قلبی

• مولد شکل موج (Waveform Generator):

الگوریتم دیجیتالی دارد که شکل موج قلب را تولید می‌کند (سینوسی، تاکیکاردی، فیبریلاسیون و …).

• مبدل دیجیتال به آنالوگ (DAC):

سیگنال را از حالت عددی به ولتاژ واقعی تبدیل می‌کند تا شبیه خروجی قلب انسان شود.

• مدارهای فیلتر و بافر:

سیگنال را تمیز کرده و دامنه را روی محدوده استاندارد (معمولاً حدود 1mV برای موج QRS) تنظیم می‌کنند.

• خروجی لیدها:

خروجی روی سوکت‌ها یا کانکتورهای لید ECG قرار می‌گیرد تا بتوان آن را به دستگاه ECG وصل کرد.

• واسط کاربری (کلیدها/نمایشگر):

کاربر می‌تواند نوع ریتم، تعداد لید، HR، سطح نویز را انتخاب کند.

○ عملکرد کلی

شبیه‌ساز سیگنال قلبی مثل یک قلب مصنوعی الکترونیکی است.

این دستگاه ریتم‌های مختلف را به شکل دقیق تولید می‌کند و به دستگاه ECG می‌فرستد.

به این ترتیب می‌توان بدون بیمار واقعی:

• دستگاه ECG را تست و کالیبره کرد

• دانشجویان و تکنسین‌ها را آموزش داد

• الگوریتم‌های نرم‌افزاری تشخیص آریتمی را بررسی کرد

اینجا یک توضیح کامل درباره عملکرد و نحوه کار با شبیه‌ساز سیگنال قلبی (ECG Simulator) می‌دهم تا تصویر روشنی داشته باشی:

■ عملکرد شبیه‌ساز سیگنال قلبی:

این دستگاه در اصل یک مولد شکل موج استاندارد است که سیگنال‌های الکتریکی مشابه ضربان قلب را ایجاد می‌کند.

□ مراحل عملکرد:

• تولید سیگنال دیجیتال:

پردازنده داخلی شکل موج‌های مختلف قلب (P-QRS-T) را از حافظه بارگذاری می‌کند.

• تبدیل به سیگنال آنالوگ:

مبدل DAC ولتاژ واقعی در محدوده میلی‌ولت تولید می‌کند تا مثل سیگنال قلب واقعی باشد.

• تنظیم پارامترها:

دستگاه دامنه، نرخ ضربان (HR) و الگوی ریتم را بر اساس انتخاب کاربر تنظیم می‌کند.

• ارسال روی لیدها:

خروجی روی کانکتورهای استاندارد ECG قرار می‌گیرد تا دستگاه گیرنده (ECG یا مانیتور علائم حیاتی) آن را مثل بیمار واقعی بخواند.

○ کار با شبیه‌ساز سیگنال قلبی – گام به گام

کار با این دستگاه ساده است، ولی نیاز به دقت دارد تا تست صحیح انجام شود:

1- آماده‌سازی

• دستگاه را به منبع تغذیه یا باتری وصل کن.

• کابل لید ECG (۳، ۵ یا ۱۲ لید) را به شبیه‌ساز وصل کن.

• مطمئن شو که اتصالات تمیز و سالم هستند.

2- انتخاب حالت کاری

• از طریق کلیدها یا صفحه لمسی، نوع تست را انتخاب کن:

• ریتم نرمال سینوسی (برای تست اولیه)

• آریتمی‌ها (PVC، VF، AF، بلوک AV و …)

• HR (مثلاً 60، 90 یا 120 bpm)

3- اتصال به دستگاه هدف

• سر دیگر کابل ECG را به دستگاه ECG یا مانیتور وصل کن.

• دستگاه ECG باید سیگنال دریافتی را نمایش دهد یا ثبت کند.

4- بررسی خروجی

• چک کن که شکل موج نمایش داده شده با ریتم انتخابی تطابق دارد.

• اگر هدف کالیبراسیون است، ولتاژ خروجی را با استاندارد مقایسه کن.

5- تنظیم و تست سناریوها

• می‌توان HR، نوع ریتم یا وجود نویز را تغییر داد تا واکنش دستگاه تست شود.

• مثلاً تست هشدار آریتمی، تست حساسیت دستگاه، تست آلارم تاکیکاردی.

⚠️ نکات مهم حین کار

• همیشه کابل‌های لید را بررسی کن (بیشترین خطاها به دلیل کابل معیوب است).

• از باتری ضعیف استفاده نکن، سیگنال ممکن است افت ولتاژ پیدا کند.

• اگر دستگاه تستی مثل ECG کالیبره نیست، نتایج ممکن است کمی تفاوت داشته باشند.

• شبیه‌ساز برای آموزش و تست است، نه برای درمان یا جایگزین بیمار واقعی.

■ کاربردهای عملی

• بخش مهندسی پزشکی: کالیبراسیون دوره‌ای مانیتورهای ECG

• بخش آموزشی: نمایش انواع ریتم قلبی به دانشجویان

• کارخانه‌های تجهیزات پزشکی: تست کیفیت تولید دستگاه‌های ECG

• شرکت‌های نرم‌افزاری: تست الگوریتم‌های تشخیص آریتمی
