بررسی ساختار و مشکلات دستگاه روتاتور آزمایشگاهی

بررسی ساختار و مشکلات دستگاه روتاتور آزمایشگاهی:

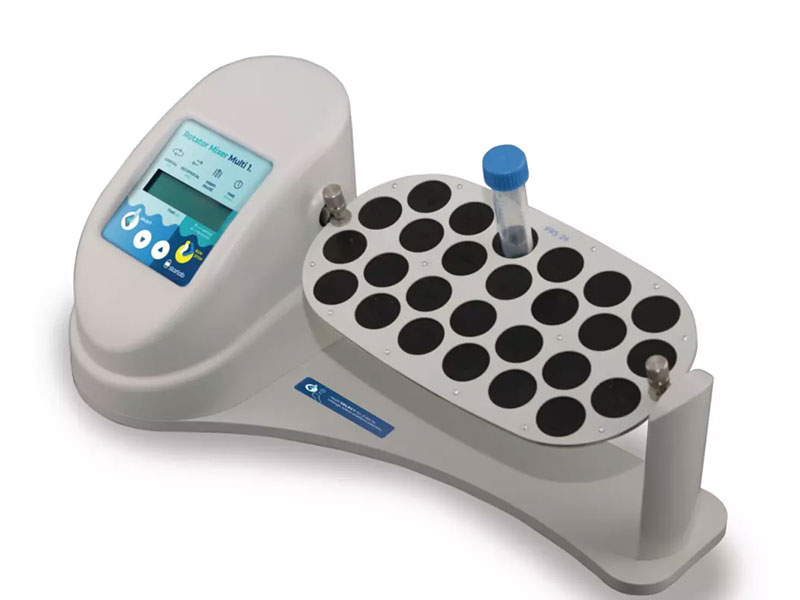

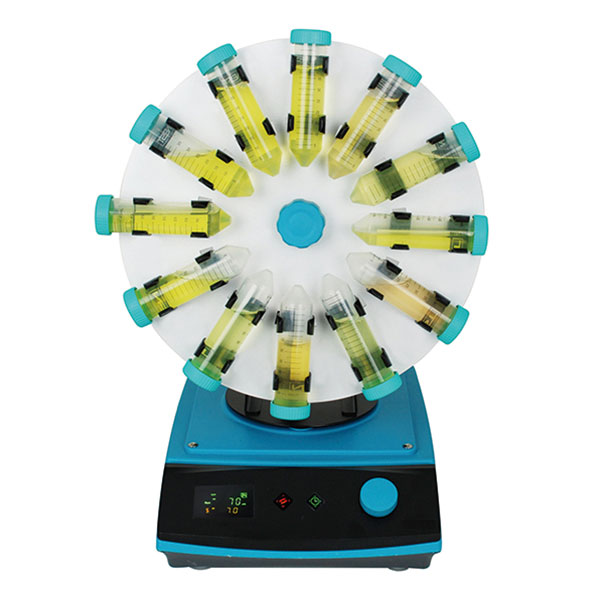

دستگاه روتاتور آزمایشگاهی (که به آن روتاتور میکسر یا روتاتور آزمایشگاهی هم گفته می‌شود) دستگاهی است که در آزمایشگاه‌های علوم پزشکی و بیولوژیکی برای همزدن، مخلوط کردن و چرخاندن نمونه‌ها به کار می‌رود. این دستگاه‌ها معمولاً برای شبیه‌سازی چرخش نمونه‌ها در شرایط کنترل‌شده طراحی می‌شوند و در بسیاری از آزمایش‌ها که نیاز به همزدن یا چرخاندن مداوم دارند، کاربرد دارند.

ویژگی‌ها و کاربردها:

• کاربرد در آزمایش‌های بیوشیمیایی: در آزمایش‌های زیستی و شیمیایی که نیاز به همزدن محلول‌ها برای حل کردن، مخلوط کردن یا حل کردن رسوبات دارند، روتاتور بسیار مفید است.

• چرخش نمونه‌ها: دستگاه معمولاً یک پلتفرم دارد که به صورت افقی یا عمودی می‌چرخد و نمونه‌ها روی آن قرار می‌گیرند.

• تنظیم سرعت چرخش: سرعت چرخش معمولاً قابل تنظیم است تا بتواند با توجه به نیاز آزمایش، سرعت مناسب انتخاب شود.

• حالت چرخش: در بعضی از مدل‌ها، امکان چرخش نمونه‌ها به صورت افقی، عمودی یا شیب‌دار فراهم است. این امکان برای همزدن و ترکیب بهتر نمونه‌ها اهمیت دارد.

• قابلیت استفاده در دماهای مختلف: برخی از روتاتورها دارای سیستم گرمایشی یا سرمایشی هستند تا بتوانند برای آزمایش‌های خاص که نیاز به دمای کنترل‌شده دارند، استفاده شوند.

نمونه کاربردها:

• مخلوط کردن نمونه‌ها: برای همزدن نمونه‌های شیمیایی یا بیولوژیکی که باید در دما یا شرایط خاص مخلوط شوند.

• در آزمایش‌های پزشکی: در آزمایش‌هایی مانند خون‌شناسی، آزمایش‌های PCR، تست‌های سرولوژیکی و دیگر آزمایش‌های زیستی کاربرد دارند.

• در آزمایش‌های فیزیکی و شیمیایی: برای حل کردن ترکیبات یا نگهداری همگن محلول‌ها.

• در کشت سلولی: گاهی از روتاتورها برای حفظ شرایط محیطی مناسب برای رشد سلول‌ها استفاده می‌شود.

نکات فنی:

• دستگاه‌ها معمولاً با استفاده از موتورهای الکتریکی و شافت‌های خاص حرکت می‌کنند.

• برخی مدل‌ها قابلیت تنظیم زاویه چرخش و مدت زمان چرخش را دارند.

• در بعضی از روتاتورها، می‌توان از وسایل خاصی مانند لوله‌های آزمایش، ظروف کوچک یا بزرگ استفاده کرد.

دستگاه روتاتور آزمایشگاهی معمولاً از اجزای مختلفی تشکیل شده که هرکدام عملکرد خاصی دارند. در اینجا به ساختار و عملکرد کلی این دستگاه‌ها می‌پردازم:

ساختار دستگاه روتاتور آزمایشگاهی:

دستگاه‌های روتاتور معمولاً از اجزای زیر تشکیل می‌شوند:

• موتور الکتریکی:

 وظیفه اصلی موتور، ایجاد حرکت چرخشی است. موتور معمولاً یک موتور DC (مستقیم) یا AC (متناوب) است.

موتور الکتریکی سرعت چرخش دستگاه را کنترل می‌کند و ممکن است با استفاده از یک سیستم کنترل سرعت قابل تنظیم باشد.

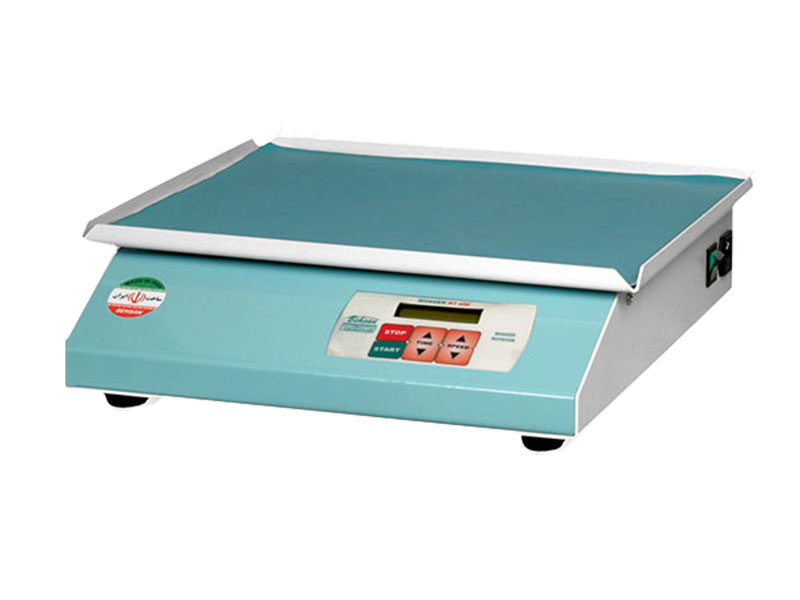

• پلتفرم یا شاسی:

 پلتفرم یک سطح افقی است که نمونه‌ها یا ظروف آزمایشگاهی مانند لوله‌های آزمایش، فلاسک‌ها، پتری دیش‌ها و غیره روی آن قرار می‌گیرند.

 در بیشتر مدل‌ها، پلتفرم می‌تواند به صورت ثابت یا چرخشی باشد.

 در برخی روتاتورها، این پلتفرم می‌تواند زاویه‌ای تنظیم شود تا چرخش به صورت افقی، عمودی یا شیب‌دار انجام شود.

• سیستم چرخش:

 سیستم چرخش، که به موتور متصل است، از شافت‌ها، چرخ‌دنده‌ها و سیستم‌های انتقال حرکت برای ایجاد چرخش روی پلتفرم استفاده می‌کند.

این سیستم‌ها سرعت، جهت و نوع چرخش پلتفرم را کنترل می‌کنند. برای مثال، برخی مدل‌ها ممکن است امکان چرخش در دو جهت (چپ و راست) را فراهم کنند.

• دستگاه تنظیم سرعت و تایمر:

 بیشتر دستگاه‌های روتاتور قابلیت تنظیم سرعت چرخش دارند. این تنظیمات به صورت دیجیتالی یا آنالوگ (ولومی) قابل انجام است.

 تایمر به کاربر این امکان را می‌دهد که مدت زمان چرخش را تنظیم کند، که برای آزمایش‌های خاص ضروری است.

• سیستم ایمنی و محافظت:

برخی مدل‌ها دارای سیستم‌های ایمنی برای جلوگیری از خطرات احتمالی مانند اضافه‌بار یا گرم شدن بیش از حد موتور هستند.

سیستم‌های محافظتی می‌توانند شامل سنسورهای حرارتی، محافظ‌های مکانیکی و غیره باشند.

• ظروف نگهدارنده:

برخی دستگاه‌ها به صورت خاصی طراحی شده‌اند تا ظرف‌های آزمایشگاهی به صورت ثابت یا قابل تنظیم روی پلتفرم قرار گیرند.

 این ظروف می‌توانند شامل لوله‌های آزمایش، لوله‌های شیشه‌ای، پلاستیکی یا فلاسک‌ها باشند.

عملکرد دستگاه روتاتور آزمایشگاهی:

عملکرد دستگاه‌های روتاتور به طور کلی به نحوه چرخش و ترکیب نمونه‌ها مربوط می‌شود. عملکرد این دستگاه‌ها به شرح زیر است:

• چرخش نمونه‌ها:

دستگاه به کمک موتور الکتریکی و شافت‌های متصل به پلتفرم، حرکت چرخشی ایجاد می‌کند. این چرخش معمولاً به صورت مداوم و پیوسته است.

بسته به نوع آزمایش، نمونه‌ها می‌توانند به صورت افقی، عمودی یا حتی در زاویه خاصی بچرخند.

• تنظیم سرعت چرخش:

سرعت چرخش به عنوان یکی از ویژگی‌های اصلی روتاتورها است. سرعت کم یا زیاد می‌تواند بر نتیجه آزمایش تأثیرگذار باشد.

 به عنوان مثال، در آزمایش‌های بیوشیمیایی یا بیولوژیکی که نیاز به همزدن مداوم دارند، سرعت کم می‌تواند مناسب باشد تا نمونه‌ها به طور یکنواخت مخلوط شوند.

• پلتفرم چرخشی:

 بسته به مدل، پلتفرم ممکن است به صورت افقی بچرخد (که مناسب برای مخلوط کردن مایعات در ظروف کوچک است) یا به صورت عمودی (که در برخی آزمایش‌ها مثل انکوبه کردن نمونه‌ها مناسب است).

 در برخی مدل‌ها، پلتفرم می‌تواند به صورت شیب‌دار بچرخد، که این حالت برای حرکت دادن مایعات یا نمونه‌ها در جهات مختلف مفید است.

• زمان‌بندی و کنترل دقیق:

 تایمر دستگاه به کاربر این امکان را می‌دهد که زمان مشخصی برای چرخش نمونه‌ها تعیین کند.

 این ویژگی در آزمایش‌هایی که زمان دقیق برای واکنش شیمیایی یا بیولوژیکی مهم است، اهمیت زیادی دارد.

• کاربرد در شرایط خاص:

 روتاتورها می‌توانند در شرایط خاص مانند دماهای خاص یا در محیط‌های دارای رطوبت بالا کار کنند. برخی از مدل‌ها دارای سیستم‌های گرمایشی یا سرمایشی هستند که به تنظیم دمای محیط دستگاه کمک می‌کنند.

 این ویژگی به ویژه در آزمایش‌های کشت سلولی یا آنالیزهای شیمیایی حساس به دما اهمیت دارد.

کاربردهای عملی عملکرد روتاتور:

• حل کردن مواد: در آزمایش‌هایی که نیاز به حل شدن مواد شیمیایی در محلول‌ها دارند، روتاتور باعث چرخش مداوم و مخلوط کردن می‌شود.

• کشت سلولی: برای نگه داشتن سلول‌ها در حرکت و جلوگیری از ته‌نشین شدن آنها در مایع کشت.

• مخلوط کردن نمونه‌های بیوشیمیایی: در آزمایش‌های مربوط به آنزیم‌ها، پروتئین‌ها و دیگر مواد شیمیایی که نیاز به ترکیب یکنواخت دارند.

• انجام واکنش‌های شیمیایی کنترل‌شده: در بسیاری از واکنش‌های شیمیایی که نیاز به همزدن پیوسته دارند، این دستگاه‌ها به طور موثر عمل می‌کنند.

دستگاه‌های روتاتور آزمایشگاهی معمولاً دستگاه‌های ساده‌ای هستند که در صورتی که به درستی نگهداری و استفاده شوند، به ندرت دچار مشکل می‌شوند. با این حال، ممکن است برخی مشکلات به مرور زمان یا به دلیل استفاده نادرست به وجود آیند. در ادامه به رایج‌ترین مشکلات و روش‌های تعمیر این دستگاه‌ها می‌پردازم.

مشکلات رایج دستگاه روتاتور آزمایشگاهی:

■ نوسان در سرعت چرخش یا عدم چرخش ثابت:

• علت احتمالی: این مشکل معمولاً به دلیل خرابی یا استهلاک موتور الکتریکی، یا مشکلات در سیستم انتقال حرکت (شافت‌ها، چرخ‌دنده‌ها) اتفاق می‌افتد.

• رفع مشکل: ابتدا باید مطمئن شوید که موتور به درستی کار می‌کند. اگر موتور روشن نمی‌شود یا سرعت آن ثابت نیست، ممکن است نیاز به تعویض موتور یا بررسی اتصالات داشته باشید. چرخ‌دنده‌ها و شافت‌ها نیز باید بررسی شوند که هیچ‌گونه خرابی، شکستگی یا اصطکاک اضافی نداشته باشند.

■ صدای غیرعادی یا زیاد از موتور:

• علت احتمالی: این مشکل می‌تواند به دلیل فرسودگی بلبرینگ‌ها یا موتور باشد.

• رفع مشکل: بلبرینگ‌ها را بررسی کنید و اگر نیاز بود، آن‌ها را تمیز یا تعویض کنید. همچنین، در صورت نیاز، موتور باید تعمیر یا تعویض شود.

■ عدم چرخش پلتفرم:

• علت احتمالی: ممکن است سیستم چرخشی که شامل شافت‌ها، چرخ‌دنده‌ها و تسمه‌ها می‌شود دچار خرابی شده باشد.

• رفع مشکل: برای رفع این مشکل، ابتدا شافت‌ها و چرخ‌دنده‌ها را برای هرگونه آسیب یا خوردگی بررسی کنید. گاهی اوقات این قطعات نیاز به روغن‌کاری دارند یا ممکن است فرسوده شده و نیاز به تعویض داشته باشند.

■ نوسان در سرعت یا کنترل سرعت مشکل دارد:

• علت احتمالی: اگر دستگاه شما دارای کنترل دیجیتال یا آنالوگ برای تنظیم سرعت است، ممکن است مشکل از مدار الکترونیکی یا پتانسیومتر (کنترل ولتاژ) باشد.

• رفع مشکل: ابتدا کابل‌ها و اتصالات برق را بررسی کنید. اگر مشکل همچنان باقی ماند، احتمالاً نیاز به تعمیر مدار کنترل سرعت یا تعویض قطعات الکترونیکی وجود دارد.

■ روشن نشدن دستگاه:

• علت احتمالی: ممکن است دستگاه به دلایل مختلفی مانند قطع شدن منبع تغذیه، خرابی سوئیچ روشن/خاموش، یا مشکل در مدار الکتریکی روشن نشود.

• رفع مشکل: ابتدا منبع تغذیه (برق ورودی) را چک کنید و مطمئن شوید که کابل‌ها سالم هستند. در صورت نیاز، سوئیچ روشن/خاموش را بررسی کنید. اگر دستگاه هنوز روشن نمی‌شود، باید اتصالات داخلی و مدارهای الکتریکی را بررسی و تعمیر کنید.

■ مشکل در تایمر دستگاه:

• علت احتمالی: ممکن است سیستم تایمر خراب شده باشد یا قطعات الکترونیکی آن دچار مشکل شده باشند.

• رفع مشکل: تایمر دستگاه را بررسی کرده و مطمئن شوید که به درستی تنظیم می‌شود. اگر سیستم دیجیتال است، ممکن است نیاز به تعویض برد کنترل تایمر باشد.

■ خرابی سیستم گرمایشی یا سرمایشی (در مدل‌های مجهز به دما):

• علت احتمالی: خرابی المنت‌های گرمایشی یا سیستم سرمایشی می‌تواند منجر به عدم توانایی در حفظ دما یا تنظیم آن شود.

• رفع مشکل: المنت‌ها و ترموستات‌ها را بررسی کنید تا از سالم بودن آن‌ها مطمئن شوید. در صورت خرابی، باید این قطعات را تعمیر یا تعویض کرد.

نکات نگهداری برای جلوگیری از خرابی‌ها:

○ تمیزکاری منظم:

• دستگاه‌های روتاتور باید به طور منظم تمیز شوند، به ویژه قسمت‌هایی مانند پلتفرم، موتور و سیستم انتقال حرکت. این کار از انباشته شدن گرد و غبار و آلودگی جلوگیری می‌کند و باعث افزایش طول عمر دستگاه می‌شود.

• از مواد شوینده غیرخورنده و مناسب استفاده کنید تا به دستگاه آسیبی وارد نشود.

○ بررسی و روان‌کاری قطعات متحرک:

• قطعات متحرک مانند شافت‌ها، بلبرینگ‌ها و چرخ‌دنده‌ها باید به صورت دوره‌ای روان‌کاری شوند تا از سایش و فرسودگی آن‌ها جلوگیری شود.

○ استفاده صحیح از دستگاه:

• دستگاه را با حداکثر ظرفیت یا به صورت نادرست (مثل قرار دادن نمونه‌های خیلی سنگین یا زیاد) تحت فشار قرار ندهید، زیرا ممکن است باعث آسیب به موتور و سیستم چرخشی شود.

○ کالیبراسیون دستگاه:

• در صورتی که دستگاه دارای سیستم کنترل دیجیتال برای تنظیم سرعت باشد، بهتر است به طور دوره‌ای دستگاه را کالیبره کنید تا سرعت‌های تنظیم‌شده دقیق باشند.

○ چک کردن اتصالات الکتریکی:

• اتصالات الکتریکی دستگاه، از جمله کابل‌ها، سوئیچ‌ها و مدارها، باید به طور منظم بررسی شوند. هرگونه خرابی در این بخش‌ها می‌تواند منجر به کار نکردن دستگاه یا مشکلات دیگر شود.

چگونه تعمیرات را انجام دهیم؟

• بررسی دستی: اولین قدم در رفع هرگونه مشکل این است که به صورت دستی و با بررسی ظاهری دستگاه، نقاط آسیب‌دیده مانند موتور، چرخ‌دنده‌ها، سیم‌ها و پلتفرم را شناسایی کنید.

• تست قطعات: می‌توانید هر قطعه را به صورت جداگانه تست کنید. برای مثال، اگر دستگاه روشن نمی‌شود، ابتدا سیم‌کشی و اتصالات را بررسی کرده و سپس به سراغ موتور بروید.

• تعویض قطعات معیوب: در صورت خرابی قطعاتی مثل موتور، تایمر، شافت‌ها یا چرخ‌دنده‌ها، معمولاً نیاز به تعویض قطعه دارید. در این حالت، بهتر است از قطعات اصلی و مناسب برای دستگاه خود استفاده کنید تا عملکرد بهینه حفظ شود.

• مشاوره با تعمیرکار: اگر مشکل پیچیده‌تر از این‌ها بود یا از ابزارهای خاصی برای تعمیر نیاز دارید، بهتر است از یک متخصص تعمیرات دستگاه‌های آزمایشگاهی کمک بگیرید.
