بررسی مشکلات پدال یونیت دندانپزشکی:

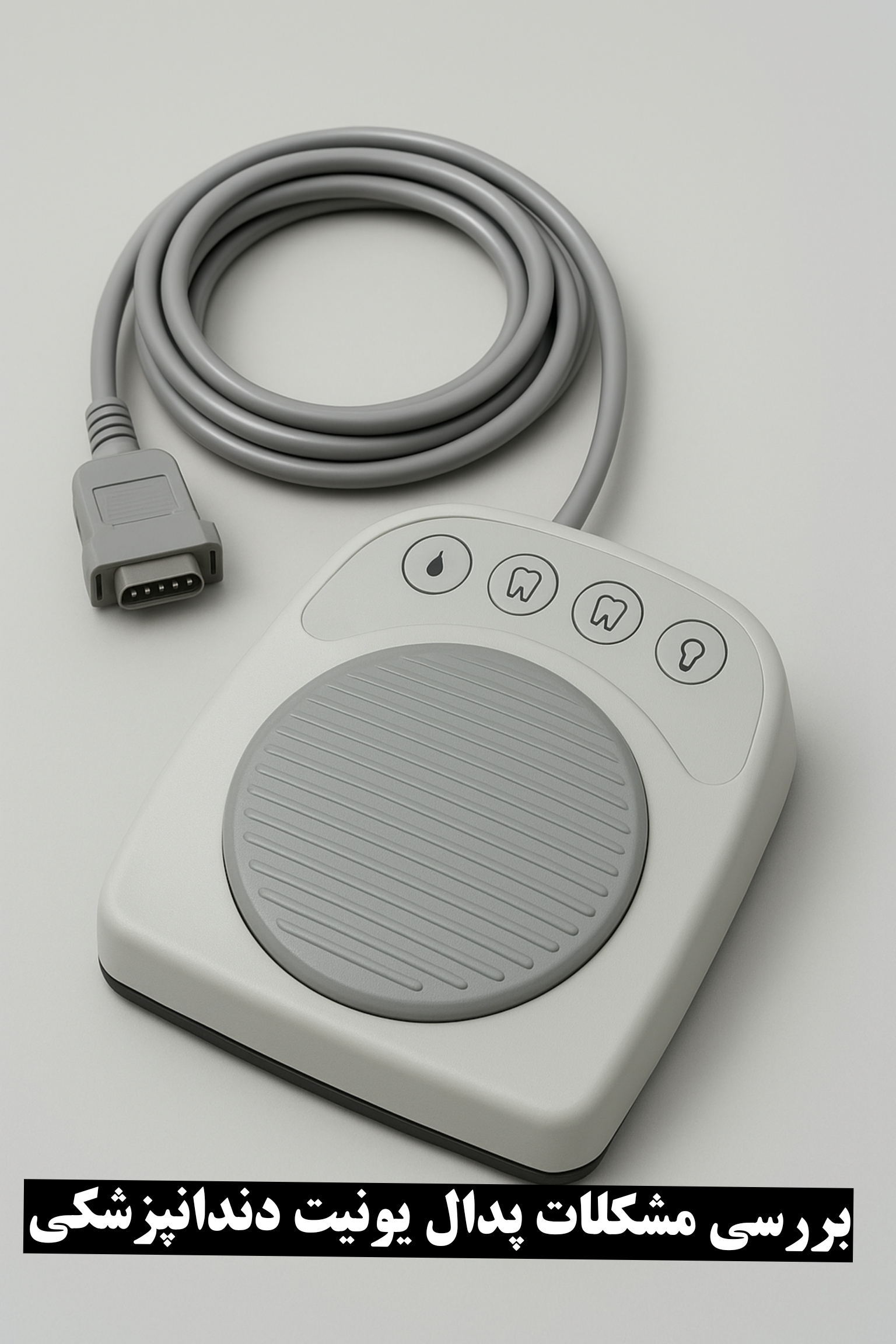

پدال یونیت دندانپزشکی (Foot Control) یکی از قطعات حیاتی دستگاه است که وظیفه کنترل توربین، میکروموتور، ایر/واتر و بعضی عملکردهای دیگر را دارد. این قطعه هم مکانیکی و هم الکترونیکی است و به مرور زمان دچار خرابی‌هایی می‌شود. در ادامه مشکلات رایج و راهکارهای رفع آن‌ها را توضیح می‌دهم:
مشکلات رایج پدال یونیت و راه‌حل‌ها :
1. عمل نکردن کامل پدال (توربین یا موتور روشن نمی‌شود)
علت‌ها:
• قطعی کابل یا سوکت پدال.
• خرابی میکروسوییچ داخل پدال.
• مشکل در برد الکترونیکی یونیت.
راه‌حل:
• کابل و سوکت را از نظر قطعی یا اتصالی بررسی کنید.
• با مولتی‌متر سلامت میکروسوییچ را تست کنید و در صورت خرابی تعویض کنید.
• اگر هیچ کدام مشکل نداشت، برد کنترل یونیت باید توسط تکنسین بررسی شود.
2. گیر کردن یا سفت شدن پدال
علت‌ها:
• ورود مایعات (آب یا مواد ضدعفونی) به داخل پدال.
• خشک شدن یا خرابی فنر داخلی.
راه‌حل:
• پدال را باز کنید و تمیز کنید.
• در صورت وجود رسوبات یا زنگ‌زدگی، قطعات مکانیکی را تمیز و روغن‌کاری کنید.
• در صورت شکستگی یا خرابی فنر، آن را تعویض کنید.
3. عدم کنترل سرعت (توربین یا موتور همیشه با حداکثر سرعت کار می‌کند)
علت‌ها:
• خرابی پتانسیومتر (Potentiometer) یا سنسور فشار در پدال.
• اشکال در ارتباط بین پدال و برد یونیت.
راه‌حل:
• پتانسیومتر یا سنسور فشار را تست کنید و در صورت خرابی تعویض کنید.
• کابل سیگنال را بررسی کنید که قطعی نداشته باشد.
4. عمل نکردن ایر/واتر از پدال
علت‌ها:
• خرابی ولو (سوپاپ هوا/آب) داخل پدال.
• گرفتگی مسیر هوا یا آب.
راه‌حل:
• مسیر لوله‌کشی و شیلنگ را بررسی کنید.
• ولو یا سوپاپ را تمیز یا تعویض کنید.
5. فعال شدن ناخواسته (بدون فشار دادن پدال)
علت‌ها:
• گیر کردن میکروسوییچ.
• اتصال کوتاه در مدار پدال یا کابل.
راه‌حل:
• میکروسوییچ را آزاد یا تعویض کنید.
• کابل و اتصالات را عایق‌کاری یا تعمیر کنید.
توصیه‌های پیشگیرانه
• پدال را از تماس مستقیم با مایعات (ضدعفونی‌کننده‌ها و آب) محافظت کنید.
• به طور منظم سطح بیرونی پدال را با دستمال نیمه مرطوب تمیز کنید.
• از فشار بیش از حد یا ضربه به پدال خودداری کنید.
• هر ۶ ماه یک بار توسط تکنسین سرویس شود.
نکته:

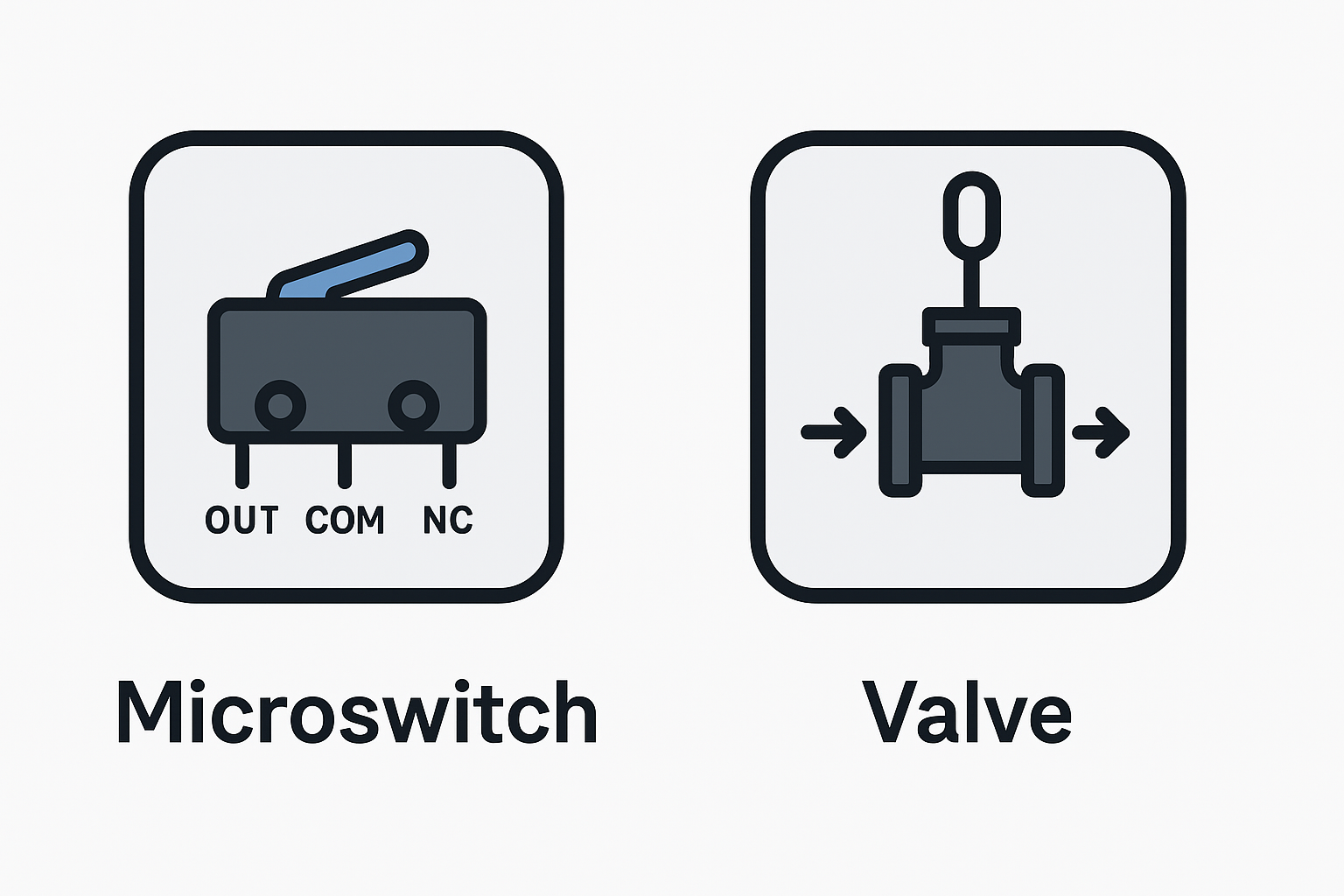

منظورم از ولو (Valve) داخل پدال با میکروسوییچ (Microswitch) فرق می‌کنه.
□ میکروسوییچ
• قطعه الکتریکیه.
• وظیفه‌اش ارسال فرمان به برد یونیت هست (مثلاً روشن شدن توربین یا تغییر حالت).
• وقتی پدال فشار داده میشه، میکروسوییچ یک مدار الکتریکی رو قطع یا وصل می‌کنه.
□ ولو (سوپاپ هوا/آب)
• قطعه مکانیکی/پنوماتیکه.
• کارش کنترل عبور جریان هوا یا آب به سمت هندپیس‌هاست.
• معمولاً وقتی پدال فشار داده میشه، با حرکت مکانیکی داخلی، مسیر هوا یا آب باز میشه.
پس:
• در بعضی یونیت‌ها پدال فقط میکروسوییچ داره (فرمان رو به برد می‌ده و برد مسیر هوا/آب رو کنترل می‌کنه).
• در بعضی مدل‌های قدیمی‌تر یا ساده‌تر، داخل خود پدال ولوهای مکانیکی هستن که مستقیم هوا/آب رو باز و بسته می‌کنن.
این یک چک‌لیست مرحله‌به‌مرحله عیب‌یابی پدال یونیت دندانپزشکی هست که می‌تونی به ترتیب جلو بری تا مشکل سریع‌تر پیدا بشه:
■ چک‌لیست عیب‌یابی پدال یونیت دندانپزشکی
1. بررسی اولیه
• مطمئن شو یونیت روشن و برق ورودی سالمه.
• کابل پدال رو از نظر له‌شدگی، پارگی یا قطعی چک کن.
• سوکت اتصال پدال به یونیت رو تمیز و محکم وصل کن.
2. تست عملکرد پایه
• پدال رو فشار بده:
• اگر هیچ واکنشی نیست → برو مرحله بعد (بررسی میکروسوییچ/برد).
• اگر فقط بعضی عملکردها کار می‌کنه (مثلاً آب میاد ولی توربین نمی‌چرخه) → ممکنه مربوط به ولو یا بخشی از برد باشه.
3. بررسی مکانیکی پدال
• پدال روان حرکت می‌کنه یا گیر کرده؟
• اگر گیر کرده یا سفت شده → تمیزکاری و روان‌کاری فنر و مکانیزم داخلی.
• اگر آزاد حرکت می‌کنه → برو سراغ تست برقی.
4. بررسی میکروسوییچ‌ها
• با مولتی‌متر میکروسوییچ رو تست کن:
• اگر هنگام فشار تغییر وضعیت نداشت → میکروسوییچ خراب، تعویض شود.
• اگر سالم بود → برو سراغ برد یا ولو.
5. بررسی ولو (در مدل‌های پنوماتیک)
• ببین آیا با فشار پدال، هوا یا آب از شیلنگ خارج میشه یا نه.
• اگر نه → ولو یا مسیر لوله‌کشی گرفتگی/خرابی داره.
• ولو رو باز کن، رسوبات یا جرم رو تمیز کن، در صورت نیاز تعویض کن.
6. بررسی برد کنترل یونیت
• اگر میکروسوییچ و ولو سالم بودن، مشکل از برد کنترل هست.
• علائم: فرمان از پدال میاد ولی هندپیس روشن نمیشه.
• در این مرحله باید توسط تکنسین تعمیر برد یا تعویض بشه.
7. تست نهایی
• بعد از رفع مشکل، دوباره همه عملکردها (توربین، موتور، ایر، واتر) رو تست کن.
• مطمئن شو پدال بدون تاخیر و بدون گیر کردن کار می‌کنه.
