بررسی دستگاه CBCT , مشکلات آنها

بررسی دستگاه CBCT , مشکلات آنها:

دستگاه CBCT یا Cone Beam Computed Tomography (توموگرافی کامپیوتری با پرتو مخروطی)، نوعی سی‌تی اسکن سه‌بعدی تخصصی است که عمدتاً در دندانپزشکی، فک و صورت، و گاهی گوش‌ و حلق‌ و بینی (ENT) استفاده می‌شود.

در ادامه به‌صورت جامع توضیح می‌دهم :

■ تعریف کلی:

CBCT دستگاهی است که با استفاده از پرتو ایکس (X-ray) و حسگر مسطح دیجیتال، تصاویری سه‌بعدی با جزئیات بالا از ساختارهای استخوانی و بافت‌های سخت ایجاد می‌کند. برخلاف سی‌تی‌اسکن معمولی که پرتو را به‌صورت فنّی (fan-beam) می‌تاباند، در CBCT پرتو به‌شکل مخروطی (cone-beam) تابیده می‌شود — از این‌رو نام آن گرفته شده است.

□ کاربردهای CBCT در دندانپزشکی:

• کاشت ایمپلنت (Implant planning) — ارزیابی تراکم استخوان، موقعیت عصب‌ها، و زوایای فک.

• ارتودنسی (Orthodontics) — بررسی وضعیت دندان‌های نهفته و روابط فکی.

• اندودنتیکس (Root canal treatment) — تشخیص ریشه‌های اضافی، شکستگی‌ها یا عفونت‌های اطراف ریشه.

• جراحی فک و صورت — برنامه‌ریزی دقیق برای جراحی‌های پیچیده.

• ارزیابی سینوس‌ها و مفصل گیجگاهی‌فکی (TMJ)

• بررسی تومور‌ها یا ضایعات استخوانی

● مزایای دستگاه CBCT:

• وضوح بالا و تصویر سه‌بعدی دقیق

• دوز تابش کمتر نسبت به CT معمولی

• امکان چرخش و مشاهده از زوایای مختلف

• قابل استفاده در مطب دندانپزشک

• زمان تصویربرداری کوتاه

● معایب یا محدودیت‌ها:

• مناسب برای بررسی بافت‌های نرم نیست (مثل مغز یا عضلات)

• همچنان از پرتو X استفاده می‌کند → باید با احتیاط در کودکان و زنان باردار به‌کار رود

• نیاز به نرم‌افزارهای تخصصی برای تفسیر دارد

● برندها و مدل‌های معروف دستگاه CBCT:

• Planmeca ProMax 3D

• Carestream CS 9600

• Vatech Pax-i3D

• NewTom VGi evo

• Sirona Orthophos SL 3D

بیایید دقیق‌تر بررسی کنیم که ساختار (اجزای فیزیکی) و عملکرد (نحوه‌ی کار) دستگاه CBCT چگونه است.

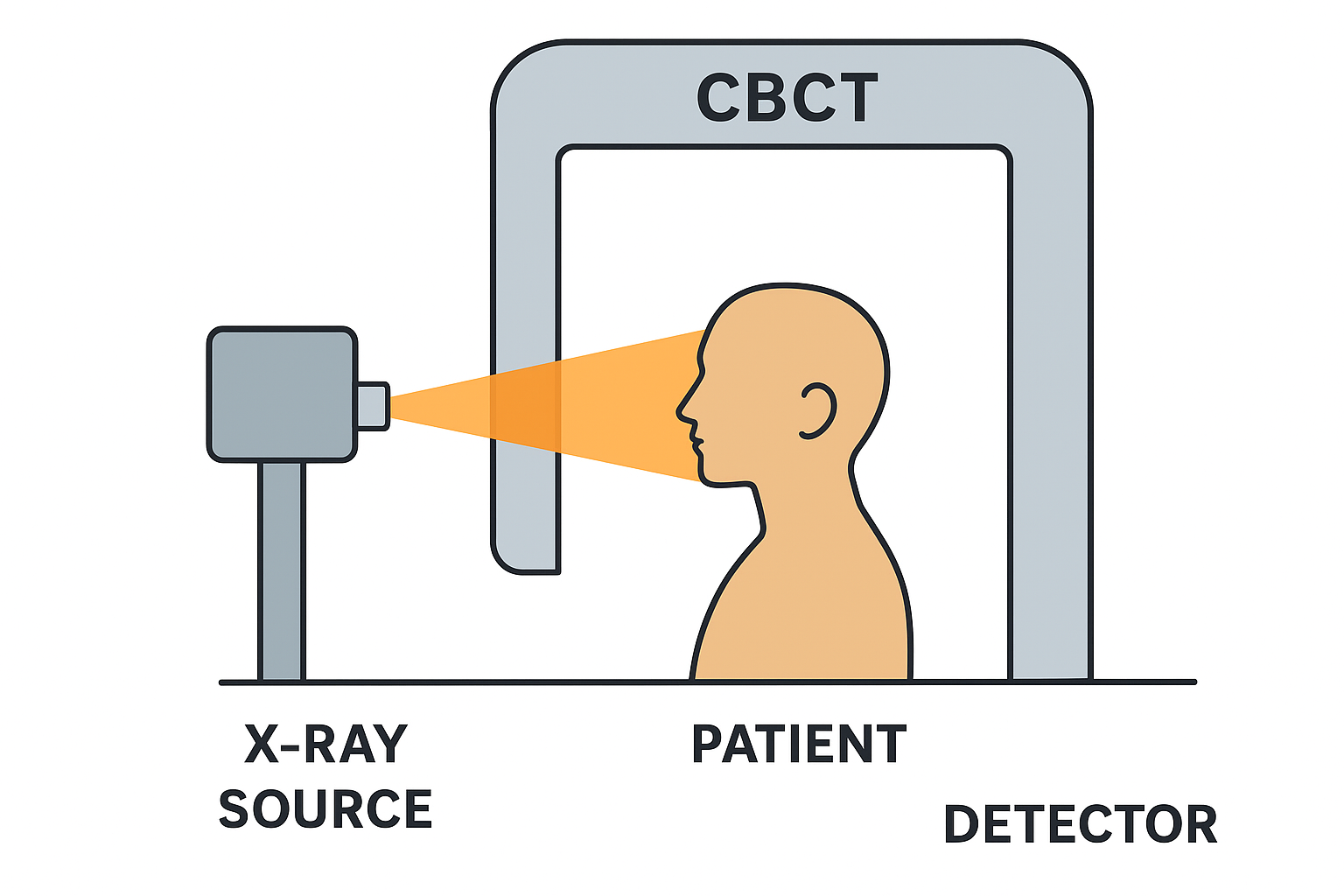

○ ۱. ساختار دستگاه CBCT

دستگاه CBCT معمولاً از چند بخش اصلی تشکیل شده است

۱.۱ منبع پرتو ایکس (X-ray Source)

• همان لامپ تولید پرتو ایکس است.

• برخلاف سی‌تی‌اسکن معمولی که پرتو را به شکل باریک فنّی می‌تاباند، در CBCT پرتو به شکل مخروطی (Cone-shaped beam) از منبع خارج می‌شود.

• این پرتو در یک چرخش کامل اطراف سر بیمار تابانده می‌شود.

۱.۲ آشکارساز (Flat Panel Detector)

• مقابل منبع پرتو قرار دارد.

• از نوع Flat Panel (صفحه تخت دیجیتال) است که پرتوهای عبوری از بدن را دریافت و به سیگنال دیجیتال تبدیل می‌کند.

• معمولاً از مواد سیلیسیوم (a-Si) یا سزیم یدید (CsI) ساخته می‌شود.

۱.۳ سیستم چرخان (Gantry)

• بخش اصلی دستگاه که منبع پرتو و آشکارساز روی آن نصب شده‌اند.

• این قسمت در یک دور کامل ۳۶۰ درجه یا چرخش جزئی ۱۸۰ تا ۲۷۰ درجه اطراف سر بیمار حرکت می‌کند.

• بیمار در مرکز چرخش (FOV = Field of View) قرار می‌گیرد.

۱.۴ صندلی یا محل قرارگیری بیمار

• بسته به مدل دستگاه، بیمار ممکن است ایستاده، نشسته یا درازکش باشد.

• موقعیت دقیق سر بیمار با تکیه‌گاه‌ها و لیزرهای تنظیم‌کننده ثابت می‌شود تا در طول چرخش تکان نخورد.

۱.۵ رایانه و نرم‌افزار بازسازی تصویر

• داده‌های خام (Projection data) از آشکارساز دریافت و در کامپیوتر ذخیره می‌شوند.

• سپس با الگوریتم‌های ریاضی خاص (مثل Filtered Back Projection یا Feldkamp-Davis-Kress - FDK algorithm) بازسازی و به تصویر سه‌بعدی تبدیل می‌شوند.

• نرم‌افزار به دندان‌پزشک اجازه می‌دهد تصاویر را در سه نما (Axial, Coronal, Sagittal) و به‌صورت سه‌بعدی ببیند.

■ ۲. عملکرد دستگاه CBCT (مراحل کار)

مرحله ۱: آماده‌سازی بیمار

• بیمار روی صندلی قرار می‌گیرد، سر در محل مشخص قفل می‌شود.

• اشیای فلزی (مثل گوشواره یا عینک) برداشته می‌شوند تا تداخل نکنند.

مرحله ۲: تابش پرتو

• دستگاه در یک دور کامل (یا نیم‌دور) اطراف سر می‌چرخد.

• در طول این چرخش، صدها تا هزاران پرتودهی و تصویربرداری از زوایای مختلف انجام می‌شود (مثلاً ۲۰۰ تا ۶۰۰ نما).

مرحله ۳: جمع‌آوری داده‌ها

• آشکارساز تمام پرتوهایی که از بدن عبور کرده‌اند را به سیگنال‌های دیجیتال تبدیل می‌کند.

• داده‌ها به‌صورت خام در رایانه ذخیره می‌شوند.

مرحله ۴: بازسازی سه‌بعدی (Reconstruction)

• با الگوریتم‌های ریاضی (مثل FDK) داده‌های دوبعدی به حجم سه‌بعدی تبدیل می‌شوند.

• نتیجه: یک مدل سه‌بعدی دقیق از استخوان‌ها، دندان‌ها و ساختارهای فک و صورت.

مرحله ۵: نمایش و تحلیل تصویر

• نرم‌افزار CBCT امکان:

• اندازه‌گیری فاصله‌ها و زاویه‌ها

• بررسی تراکم استخوان

• برش‌های لایه‌ای در هر جهت (Axial / Coronal / Sagittal)

• مدل سه‌بعدی قابل چرخش و بزرگ‌نمایی

■ ۳. عملکرد فنی در بازسازی تصویر (به‌صورت ساده)

• پرتوها از سر بیمار عبور کرده و شدتشان کاهش می‌یابد.

• هر پرتو مقدار جذب‌شدگی در مسیر خود را ثبت می‌کند.

• نرم‌افزار با ترکیب تمام مسیرها، مقدار جذب در هر نقطه‌ی سه‌بعدی را تخمین می‌زند.

• حاصل، یک حجم وکسل (Voxel) سه‌بعدی از ساختار داخلی فک و دندان‌هاست.

■ ۴. ویژگی‌های تصویربرداری CBCT

• وضوح فضایی بالا (تا ۰٫۰۷ میلی‌متر در برخی مدل‌ها)

• دوز تابش پایین‌تر از CT

• FOV (Field of View) متغیر (کوچک برای ناحیه خاص یا بزرگ برای کل فک)

• امکان نمایش سه‌بعدی واقعی (3D rendering)

در این بخش، به‌صورت دقیق و ساده توضیح می‌دهم:

• نحوهٔ کار دستگاه CBCT (گام‌به‌گام)

• مشکلات رایج در عملکرد یا استفاده از CBCT

• راه‌حل‌های پیشنهادی برای هر مشکل

 ۱. نحوه کار دستگاه CBCT (مکانیزم عملکرد)

عملکرد CBCT را می‌توان در چند مرحله خلاصه کرد

 مرحله ۱: آماده‌سازی و موقعیت‌دهی بیمار

• بیمار روی صندلی یا تخت مخصوص می‌نشیند یا می‌ایستد.

• با کمک لیزرهای نشانه‌گیر، سر بیمار دقیقاً در مرکز میدان دید (FOV) قرار می‌گیرد.

• حرکت بیمار با تکیه‌گاه چانه، پیشانی یا گیره سر محدود می‌شود تا در حین چرخش دستگاه ثابت بماند.

 مرحله ۲: تابش پرتو ایکس مخروطی

• لامپ پرتو ایکس (X-ray tube) یک پرتو مخروطی‌شکل به سمت ناحیه مورد نظر (مثلاً فک) می‌فرستد.

• این پرتو در حین چرخش دستگاه به‌صورت پیوسته از زوایای مختلف تابیده می‌شود (معمولاً ۱۸۰ تا ۳۶۰ درجه).

 مرحله ۳: ثبت تصاویر خام (Projection Images)

• آشکارساز دیجیتال تخت (Flat Panel Detector) مقابل لامپ قرار دارد و پرتوهای عبوری را از هر زاویه ثبت می‌کند.

• در هر اسکن، چندصد تصویر دوبعدی (Projection) از زوایای مختلف گرفته می‌شود.

مرحله ۴: بازسازی تصویر سه‌بعدی

• نرم‌افزار دستگاه با الگوریتم‌های ریاضی (مثل Feldkamp–Davis–Kress) داده‌ها را ترکیب می‌کند.

• هر نقطه از فک و صورت به یک وُکسل (Voxel) سه‌بعدی با شدت جذب خاص تبدیل می‌شود.

• حاصل، یک مدل سه‌بعدی دقیق از استخوان‌ها و دندان‌هاست.

???? مرحله ۵: تحلیل و تفسیر

• تصاویر به‌صورت برش‌های Axial، Coronal، Sagittal و Render سه‌بعدی نمایش داده می‌شوند.

• دندان‌پزشک می‌تواند فاصله‌ها، تراکم استخوان، زاویه ریشه، محل عصب و… را اندازه بگیرد.

در ادامه، مشکلات رایج دستگاه CBCT و راه‌حل‌های پیشنهادی آن‌ها را به‌صورت متنی و منظم برایت آورده‌ام :

⚠️ مشکلات رایج دستگاه CBCT و  راه‌حل‌های آن :

1. حرکت بیمار در حین تصویربرداری

مشکل:

اگر بیمار در حین چرخش دستگاه حتی کمی حرکت کند، تصویر تار یا موج‌دار می‌شود و وضوح از بین می‌رود.

راه‌حل:

• استفاده از گیره‌های مخصوص برای ثابت نگه داشتن سر.

• آموزش به بیمار برای بی‌حرکت ماندن.

• استفاده از دستگاه‌هایی با زمان اسکن کوتاه‌تر (۳۰ ثانیه یا کمتر).

2. آرتیفکت فلزی (Metal Artifact)

مشکل:

وجود فلز (مانند ایمپلنت، ترمیم آمالگام، ارتودنسی یا زیورآلات) موجب ایجاد خطوط و سایه‌های درخشان یا تیره در تصویر می‌شود.

راه‌حل:

• پیش از اسکن، بیمار باید تمام وسایل فلزی مانند گوشواره، عینک و پروتز متحرک را بردارد.

• استفاده از نرم‌افزارهای کاهش آرتیفکت (Metal Artifact Reduction – MAR).

• تنظیم پارامترهای تابش برای کاهش شدت پرتو از فلز.

3. دوز بالای تابش در اسکن‌های بزرگ

مشکل:

انتخاب میدان دید (FOV) بزرگ‌تر از نیاز، باعث تابش غیرضروری و افزایش خطر پرتوگیری می‌شود.

راه‌حل:

• همیشه کوچک‌ترین FOV ممکن را انتخاب کنید (فقط ناحیه مورد بررسی).

• تنظیم ولتاژ (kV) و جریان (mA) متناسب با حجم ناحیه موردنظر.

• رعایت اصل ALARA (As Low As Reasonably Achievable) — یعنی کمترین دوز ممکن برای بیشترین اطلاعات.

4. خطای موقعیت‌دهی (Misalignment)

مشکل:

اگر بیمار در مرکز میدان دید قرار نگیرد یا زاویه سر اشتباه باشد، تصویر ناقص یا کج خواهد شد.

راه‌حل:

• استفاده دقیق از نشانگرهای لیزری دستگاه.

• بررسی موقعیت بیمار در صفحه نمایش پیش از شروع تصویربرداری.

• آموزش اپراتور برای تنظیم صحیح محورهای عمودی و افقی.

5. نویز یا افت کیفیت تصویر

مشکل:

تصاویر ممکن است به دلیل تنظیمات اشتباه یا اشکال در آشکارساز، نویزدار یا کم‌کیفیت باشند.

راه‌حل:

• تنظیم صحیح پارامترهای تابش (kV، mA، زمان تابش).

• بررسی تمیزی آشکارساز و لنزها.

• در صورت تکرار، بررسی سرویس یا تعمیر آشکارساز دیجیتال.

6. خطاهای نرم‌افزاری یا بازسازی سه‌بعدی ناقص

مشکل:

در برخی موارد، بازسازی سه‌بعدی ناقص انجام می‌شود یا داده‌ها دچار اعوجاج هستند.

راه‌حل:

• استفاده از نرم‌افزار اصلی و به‌روز دستگاه.

• بررسی کامل داده‌های خام قبل از بازسازی.

• تکرار بازسازی با الگوریتم مناسب یا انجام مجدد اسکن در صورت نیاز.

7. گرم شدن بیش از حد تیوب پرتو ایکس

مشکل:

استفاده پی‌درپی و بدون استراحت از دستگاه باعث افزایش دما و کاهش عمر تیوب می‌شود.

راه‌حل:

• رعایت فاصله زمانی بین هر اسکن طبق دستورالعمل سازنده.

• تهویه مناسب محل نصب دستگاه.

• انجام سرویس دوره‌ای برای بررسی وضعیت تیوب.

8. خطای کالیبراسیون

مشکل:

عدم کالیبراسیون منظم باعث بروز خطا در ابعاد و تراکم تصویر می‌شود.

راه‌حل:

• انجام کالیبراسیون با فانتوم (Phantom) به‌صورت منظم (روزانه یا هفتگی).

• تماس با شرکت خدمات‌دهنده برای بررسی و تنظیم دوره‌ای دستگاه.

9. ناتوانی در نمایش بافت نرم

مشکل:

CBCT برای بافت‌های نرم (عضله، پوست، عصب) مناسب نیست و کنتراست کافی ندارد.

راه‌حل:

• در مواردی که بررسی بافت نرم لازم است، از CT یا MRI استفاده شود.

• استفاده از CBCT فقط برای بررسی استخوان‌ها، دندان‌ها و ساختارهای سخت.

10. خطا در تفسیر تصاویر

مشکل:

اگر اپراتور یا پزشک تفسیر تخصصی تصاویر CBCT را بلد نباشد، ممکن است نتایج نادرست گرفته شود.

راه‌حل:

• گذراندن دوره‌های تخصصی تفسیر CBCT برای دندان‌پزشکان و تکنسین‌ها.

• استفاده از نرم‌افزارهای تفسیر با ابزار اندازه‌گیری دقیق.

◇ نتیجه‌گیری

دستگاه CBCT ابزار بسیار دقیقی برای تصویربرداری سه‌بعدی از فک و دندان است، اما مانند هر سیستم پیچیده‌ای مشکلاتی دارد.

با تنظیمات درست، آموزش اپراتور، کالیبراسیون منظم و سرویس دوره‌ای می‌توان بیشتر این مشکلات را به‌راحتی برطرف کرد و بهترین کیفیت تصویر را به دست آورد.

○ ۳. نکات بهینه‌سازی عملکرد CBCT

• تنظیم درست FOV → فقط ناحیه موردنظر را اسکن کنید تا دوز کاهش یابد.

• کالیبراسیون منظم → هر هفته با فانتوم (Phantom) بررسی دقت ابعادی انجام دهید.

• آموزش کاربر (اپراتور) → آشنایی با اصول تابش، موقعیت‌دهی بیمار، و تنظیمات تصویر.

• نگهداری و سرویس دوره‌ای → تمیز کردن آشکارساز، بررسی لامپ X-ray و تهویه.

• بروزرسانی نرم‌افزار → نسخه‌های جدید معمولاً الگوریتم‌های کاهش نویز و آرتیفکت بهتری دارند.

○ جمع‌بندی کوتاه:

• CBCT با تابش مخروطی X-ray و چرخش ۳۶۰ درجه، مدل سه‌بعدی دقیقی از فک و دندان‌ها تولید می‌کند.

• مشکلات متداول شامل حرکت بیمار، آرتیفکت فلزی و خطای موقعیت است.

• راه‌حل‌ها شامل تثبیت بیمار، کاهش FOV، استفاده از فیلتر MAR و نگهداری منظم دستگاه است.
